Rysunki poszczególnych elementów sieci zegarów TIMELINE |
.
Sterownik ZC-1
Sterownik ZC-2
Podstawowe dane:
Wymiary: 170 x 85 x 36 mm - ZC-1
Wymiary: 220 x 110 x 44 mm - ZC-2
Pobór mocy: 5 VA - ZC-1
Pobór mocy: 7 VA - ZC-2
Zakres temperatur: 0 do +45°C
Obsługa do 98 zegarów w sieci
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie z opcją Standard)
- w opcji 24F - zasilanie ze wspólnego dla całej sieci zasilacza ZTL-24
Zegar korytarzowy ZK-1 i ZK-1/2
Podstawowe dane :
Wysokość cyfr = 100 mm
Wymiary: 406 x 176 x 50 mm (ZK-1),
406 x 176 x 100 mm (ZK-1/2),
Zakres temperatur: +5 do +45°C
Wyjście: 12VDC 50mA
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie)
Zegar wewnętrzny ZW-1 i ZW-1/2
Podstawowe dane :
Wysokość cyfr = 100 mm
Wymiary: 465 x 162 x 29 mm (ZW-1),
465 x 162 x 58 mm (ZW-1/2),
Zakres temperatur: +5 do +45°C
Wyjście: 12VDC 50mA
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie z opcją Standard)
- w opcji 24F - zasilanie ze wspólnego dla całej sieci zasilacza ZTL-24)
Zegar wewnętrzny ZW-2 i ZW-2/2
Podstawowe dane :
Wysokość cyfr = 122 mm
Wymiary: 505 x 202 x 29 mm (ZW-2),
505 x 202 x 58 mm (ZW-2/2),
Zakres temperatur: +5 do +45°C
Wyjście: 12VDC 50mA
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie z opcją Standard)
- w opcji 24F - zasilanie ze wspólnego dla całej sieci zasilacza ZTL-24)
Zegar wewnętrzny ZW-3 i ZW-3/2
Podstawowe dane :
Wysokość cyfr = 155 mm
Wymiary: 525 x 202 x 29 mm (ZW-2),
525 x 202 x 58 mm (ZW-2/2),
Zakres temperatur: +5 do +45°C
Wyjście: 12VDC 50mA
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie z opcją Standard)
- w opcji 24F - zasilanie ze wspólnego dla całej sieci zasilacza ZTL-24)
Zegar zewnętrzny ZZ-1
Podstawowe dane :
Wysokość cyfr = 100 mm
Wymiary: 428 x 168 x 70 mm,
Zakres temperatur: -35 do +50°C
Wyjście: 12VDC 50mA
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie z opcją Standard)
- w opcji 24F - zasilanie ze wspólnego dla całej sieci zasilacza ZTL-24
Zegar zewnętrzny ZZ-2
Podstawowe dane :
Wysokość cyfr = 100 mm
Wymiary: 425 x 162 x 29 mm,
Zakres temperatur: -35 do +50°C
Wyjście: 12VDC 50mA
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie z opcją Standard)
- w opcji 24F - zasilanie ze wspólnego dla całej sieci zasilacza ZTL-24
Zegar zewnętrzny ZZ-3
Podstawowe dane :
Wysokość cyfr = 122 mm
Wymiary: 505 x 202 x 29 mm,
Zakres temperatur: -35 do +50°C
Wyjście: 12VDC 50mA
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie z opcją Standard)
- w opcji 24F - zasilanie ze wspólnego dla całej sieci zasilacza ZTL-24
Zegar zewnętrzny ZZ-4
Podstawowe dane :
Wysokość cyfr = 155 mm
Wymiary: 525 x 202 x 29 mm,
Zakres temperatur: -35 do +50°C
Wyjście: 12VDC 50mA
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie z opcją Standard)
- w opcji 24F - zasilanie ze wspólnego dla całej sieci zasilacza ZTL-24
Zegar pokojowy ZP-1
Podstawowe dane:
Wymiary: 189 x 60 x 28 mm
Zakres temperatur: 0 do +45°C
Wyjście: 12VDC 50mA
Zasilanie: zasilacz 12VAC 10VA/ 230V (dostarczany w komplecie z opcją Standard)
- w opcji 24F - zasilanie ze wspólnego dla całej sieci zasilacza ZTL-24
Podstawowe dane:
Wymiary: 30 x 7 mm
Zakres temperatur: -40 do +70°C
Max. średnica przewodu: 0.7 mm2
Podstawowe dane:
Wymiary: 51 x 88 x 140 mm
Napięcie obwodu wjściowego: 230V AC 10%
Obciążalność zestyków: 10A AC
Moc obwodu wyjściowego: 2200VA
Zakres temperatur: -40 do +50°C
Max. przekrój przewodu: 1.5 mm2
Podstawowe dane:
Wymiary: 55 x 35 x 18 mm
Rozstaw otw. mocujących: 25 mm
Zakres temperatur: -40 do +50°C
Max. średnica przewodu: 0.7 mm
Puszka dołączeniowa odbiornika DCF
Podstawowe dane:
Wymiary: 55 x 35 x 18 mm
Rozstaw otw. mocujących: 25 mm
Zakres temperatur: -40 do +50°C
Max. średnica przewodu: 0.7 mm
Puszka dołączeniowa konwertera RS - PD2
Podstawowe dane:
Wymiary: 55 x 35 x 18 mm
Zakres temperatur: +5 do +45°C
Max. średnica przewodu: 0.7 mm
Podstawowe dane:
Wymiary: 85 x 65 x 25 mm
Zasilanie - z zegara ZC-1
Zakres temperatur: +5 do +45°C.
Podstawowe dane:
Wymiary: 57 x 49 x 22 mm -
Zasilanie - z zegara ZC-1
Zakres temperatur: +5 do +45°C.

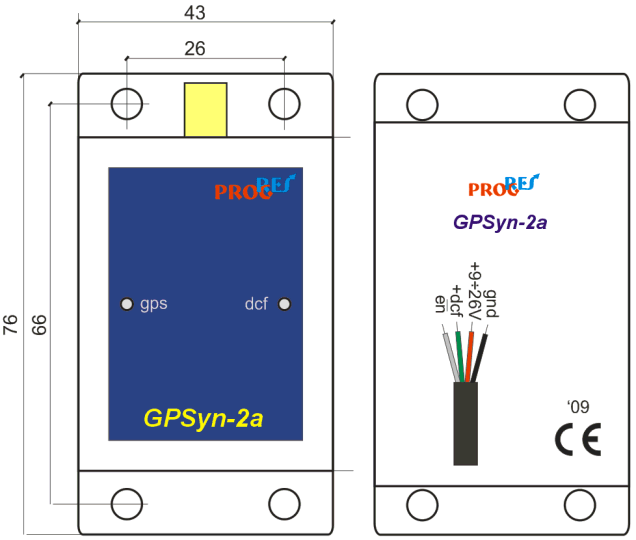

Podstawowe dane:
Podstawowe dane:
Podstawowe dane:

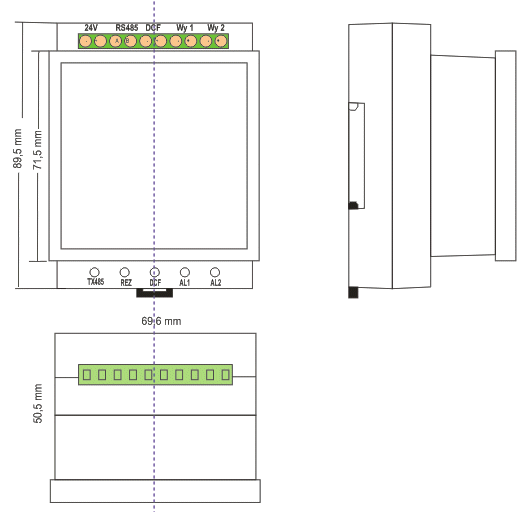

Synchronizator sieci zegarów -SZA-1GR
Obudowa na szynę T-35
Wymiary: 71 x 90 x 57 mm -
Zasilanie - zewnętrzne 18 - 33V DC
Zakres temperatur: +5 do +45°C.
Podłączanie: zaciski śrubowe
Max. średnica przewodu: 0.7 mm

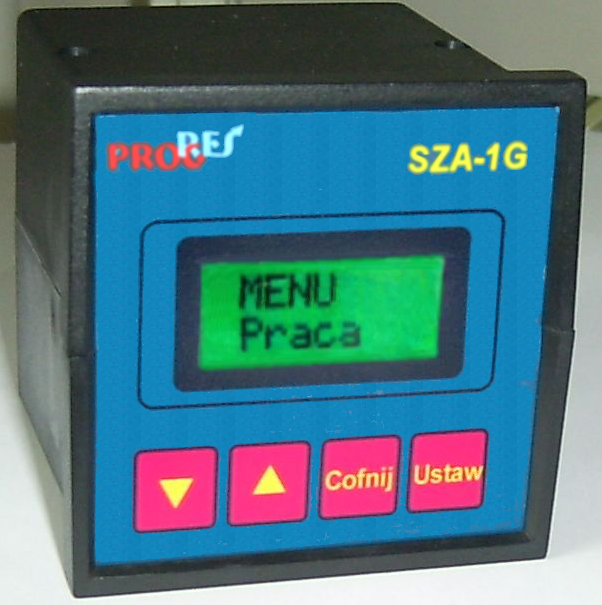

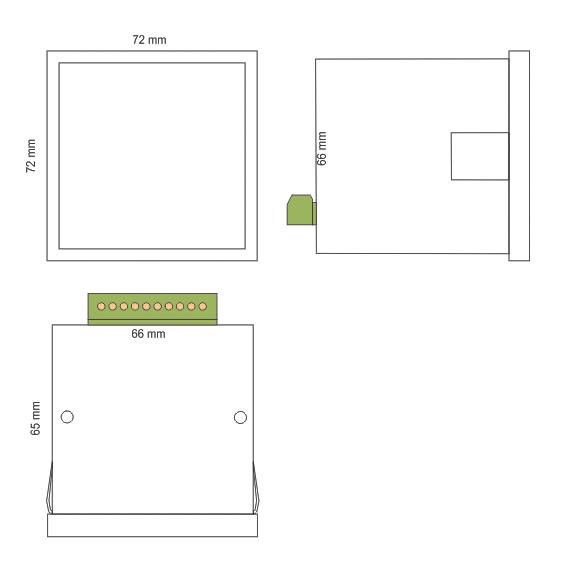

Synchronizator sieci zegarów -SZA-1GR /T
Obudowa tablicowa
Wymiary: 72 x 72 x 87 mm -
Zasilanie - zewnętrzne 18 - 33V DC
Zakres temperatur: +5 do +45°C.
Podłączanie: zaciski rozłączne śrubowe
Max. średnica przewodu: 0.7 mm
Wymiary: 36 x 85 x 170 mm
Zakres temperatur: +5 do +45°C
Czas podtrzymania wywołania > 0.6 sek.
