Produkowany przez nas przelicznikk pwa-1, składa się z:
>
płyty bazowej PWA-2 >
modułu zasilacza PB-2
z zabezpieczeniem zawierającego 2 układy zasilania 24V, przetwornicę 24/12V,
układ kontroli pracy procesora i układy wykonawcze czterech wejść i trzech wyjść, >
modułu procesora PM08-1
zawierającego mikrokontroler z oprogramowaniem i pamięcią ustawień parametrów,
przetwornicę 24/5V, układ nadzoru zasilania i resetu oraz wzmacniacz pomiarowy
i zabezpieczenia wejść i wyjść logicznych >

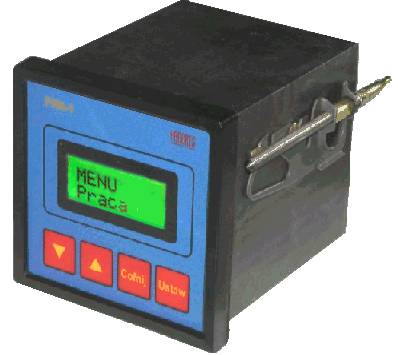

modułu wyświetlacza i klawiatury KLD-3 wyposażonego w 4 przyciski. Przelicznik
zamknięty jest w obudowie tablicowej o wymiarach 72 x 72 x 85 mm. Podłączenia
do instalacji dokonuje się poprzez umieszczone na płycie bazowej i dostępne z
zewnątrz rozłączne zaciski śrubowe. Podstawowe dane techniczne:

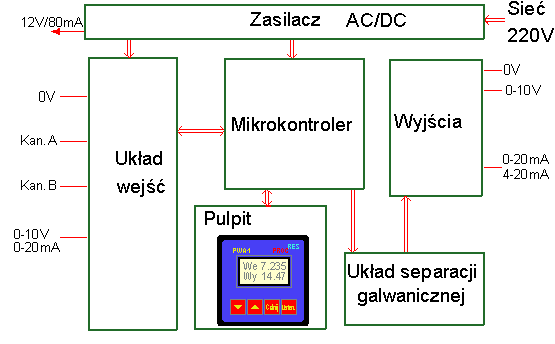

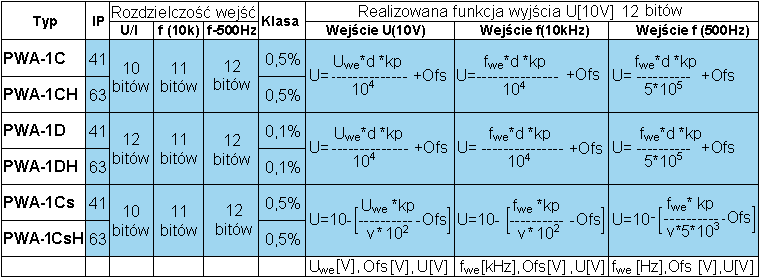

________________________________________________ Schemat blokowy  Wykonania
Gdzie: kp -
współczynnik stały przeliczania (ustawiany przez serwis w zakresie 1÷9999
niedostępny dla
obsługi maszyny) d -
nastawa bieżąca zadawana przez obsługę maszyny (Menu przelicznika) w zakresie narzuconym przez obsługę
serwisową (wybranym z pełnego zakresu zmian tego parametru 1÷99) v -
nastawa bieżąca zadawana przez obsługę maszyny (Menu przelicznika) w zakresie narzuconym przez
obsługę serwisową (wybranym z pełnego zakresu zmian tego parametru 0,1÷9,9) U -
napięcie wyjściowe (0÷10V) Uwe - napięcie doprowadzone do wejścia
pomiarowego (0÷10V) Iwe - prąd wpływający do wejścia pomiarowego
(0÷20mA)(lub 4÷20mA) fwe - częstotliwość impulsów na wejściu
pomiarowym (kan. A, kan. B lub kan.AB dla enkodera) Ofs -
stałe przesunięcie napięcie wyjściowego (ustawiane na wartość 0÷9,9V) IP -
klasa ochrony od strony płyty czołowej tylna część z łączówkami jest zawsze
klasy IP20

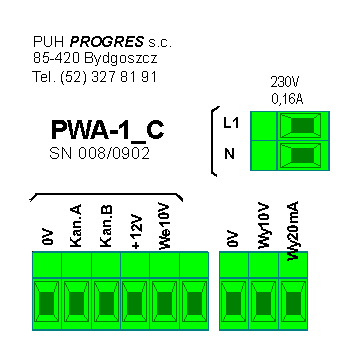

Rys. 2. Widok ścianki tylnej urządzenia. Listwa wejściowa : 1. 0V - masa wejść analogowych i
impulsowych 2. Kan. A - wejście impulsowe do podłączenia
kanału A przetwornika impulsowego 3. Kan. B - wejście impulsowe do podłączenia
kanału B przetwornika impulsowego 4. +12V - wyjście zasilania do
przetwornika impulsowego (max. 80mA) 5. We10V - wejście analogowe przelicznika - w
zależności od ustawienia Typ wej. w programie może być napięciowe 0-10V albo
prądowe 0-20mA lub 4-20mA 6. ---- -
niewykorzystane Listwa wyjściowa : 1. 0V - masa wyjść analogowych
(odseparowana galwanicznie od obwodów wejściowych) 2. Wy10V - wyjście analogowe przelicznika -
napięciowe 0-10V (Rwy<25Ω,
Imax=5mA) 3. Wy20mA - wyjście analogowe przelicznika -
prądowe 0-20mA lub 4-20mA Uwaga 2: Mogą być używane jednocześnie wyjście napięciowe 0-10V i
prądowe 0-20mA, jednak pełną
dokładność ma tylko to z nich, które zostało wybrane jako typ wyjścia w Menu. Drugie ma wtedy dokładność
niekalibrowaną (ok. 2% - ale tylko przesunięcie). Przy wybranym wyjściu 4-20mA
wyjście napięciowe pracuje w zakresie 2-10V. Listwa zasilająca : 1. L1 - wejście zasilania 230V AC 50 Hz,
zabezpieczone bezpiecznikiem 0.16A 2. N - przewód neutralny (zero
sieci) Obsługa Sterownik
wyposażony jest w wyświetlacz alfanumeryczny LCD oraz 4 klawisze
Opis Menu
programu. Po włączeniu zasilania sterownik
może uruchomić się w 2 trybach: menu główne lub praca. Jeżeli ostatnie
wyłączenie zasilania nastąpiło w menu, to po załączeniu zasilania program
będzie czekał w menu. Jeżeli wyłączenie zasilania nastąpiło w trybie pracy,
program po włączeniu wróci do trybu pracy. Menu główne zawiera 3 pozycje: Praca Średnica Zmień - zmieniane klawiszami
Praca - główna
opcja programu, w której uruchomione są pomiary wielkości wejściowej oraz
sterowanie wyjściem, na wyświetlaczu wyświetlane są: aktualna wartość mierzona
na wejściu oraz wartość napięcia lub prądu na wyjściu, np.:
Wyjście z trybu Praca następuje przez wciśnięcie
klawisza Cofnij
lub Ustaw. Średnica -
ustawianie
(średnicy przewodu) w zakresie (Min..Max
- patrz Zmień>>Zakres) Zmiana
następuje na pozycji wskazywanej przez kursor (podkreślenie). Za pomocą
klawiszy
Zmień -
przejście do menu ustawiania parametrów pracy sterownika. Ponieważ ustawianie
jest dozwolone tylko dla serwisu najpierw należy wpisać 4 cyfrowy kod. Kod fabryczny wynosi :
0000. Menu Zmień
zawiera następujące pozycje: Wsp.
Kp - zmiana
współczynnika proporcjonalnego (nachylenia). Wartość 4 cyfrowa: zakres od 1 do
9999, ustawiana jak inne Typ
wej.
- Wybór typu wejścia: >
0-10V
analogowe napięciowe >
0-20mA analogowe prądowe >
4-20mA analogowe prądowe >
1-500Hz
- impulsowe (Kanał A, kanał B, lub A+B dla enkodera) >
0-10kHz
- impulsowe (Kanał A, kanał B, lub A+B dla enkodera) Typ
wyj. -
Wybór typu wyjścia: >
0-10V
analogowe napięciowe >
0-20mA analogowe prądowe >
4-20mA analogowe prądowe Mogą być używane jednocześnie wyjście napięciowe 0-10V i
prądowe 0-20mA, jednak pełną
dokładność ma tylko to z nich, które zostało wybrane jako typ wyjścia w Menu. Drugie ma wtedy dokładność
niekalibrowaną (ok. 2%). Przy wybranym wyjściu 4-20mA wyjście napięciowe
pracuje w zakresie 2-10V Fn
Wy-We- Określa czy wartość wyjścia będzie obliczana od wartości
wejściowej, czy od jej odwrotnośći Kier.obr. - Wybór trybu pracy wejść impulsowych (przy podłączeniu dwóch
kanałów): >
Dowolny
>
Lewo >
Prawo Filtr
we - Wybór skuteczności filtrowania
pomiarów wejściowych. >
Wyłączony >
Mała >
Średnia
>
Duża
Filtrowanie eliminuje zakłócenia przez uśrednianie pomiarów
w czasie . Niemożliwa jest jednak wówczas natychmiastowa skokowa zmiana sygnału
na wyjściu. Przesuń - stała wartość napięcia na wyjściu
dodawana (w wykonaniu PWA-1CsX odejmowana) zawsze do wartości wyliczonej Zakres
- wybór zakresu średnic jakie będą
dostępne do ustawiania przez obsługę. Ustawienia dokonuje się przez wpisanie i
zatwierdzenie wartości minimalnej średnicy (Min) a następnie maksymalnej (Max) Nowy
kod- zmiana kodu serwisu. Uwaga, po zmianie kodu należy dobrze
zapamiętać nową wartość kodu, ponieważ niemożliwa będzie późniejsza zmiana
parametrów pracy. Powrót do menu głównego następuje po użyciu klawisza Cofnij. Wszystkie zmiany zatwierdzone klawiszem Ustaw zostaną trwale zapamiętane . |
